产品说明：
|

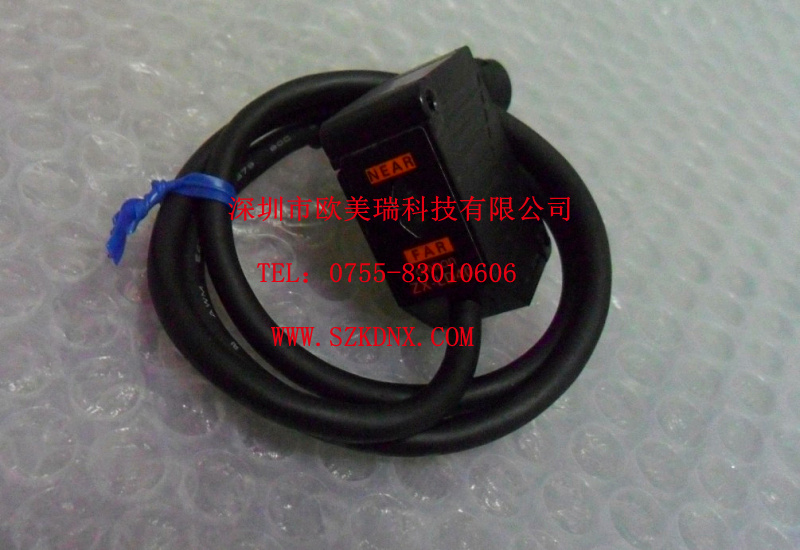

传感器探头部（反射型）
| 项目 型号 |
ZX-LD40 |
ZX-LD100 |
ZX-LD300 |
ZX-LD30V |
ZX-LD40L |
ZX-LD100L |
ZX-LD300L |
ZX-LD30VL |
| 光学方式 |
扩散反射 |
正反射 |
扩散反射 |
正反射 |
| 光源（发光波长） |
可视光半导体激光（波长650nm、1mW以下、等级2） |
| 测定中心距离 |
40mm |
100mm |
300mm |
30mm |
40mm |
100mm |
300mm |
30mm |
| 测定范围 |
±10mm |
±40mm |
±200mm |
±2mm |
±10mm |
±40mm |
±200mm |
±2mm |
| 光束形状 |
点状 |
线状 |
| 光束直径 ＊1 |
φ50μm |
φ100μm |
φ300μm |
φ75μm |
75μm
×2mm |
150μm
×2mm |
450μm
×2mm |
100μm
×1.8mm |
| 分辨率 ＊2 |
2μm |
16μm |
300μm |
0.25μm |
2μm |
16μm |
300μm |
0.25μm |
| 线性 ＊3 |
±0.2%F.S.
（全范围） |
±0.2%F.S.
（80～
120mm） |
±2%F.S.
（200～
400mm） |
±0.2%F.S.
（全范围） |
±0.2%F.S.
（32～
48mm） |
±0.2%F.S.
（80～
120mm） |
±2%F.S.
（200～
400mm） |
±0.2%F.S.
（全范围） |
| 温度特性 ＊4 |
±0.03%F.S./℃ （但， ZX-LD300/ZX-LD300L是±0.1%F.S./℃） |
| 使用环境照明度 |
受光面照度,白炽灯：3,000lx以下 |
| 周围温度 |
动作时：0～＋50℃、保存时：-15～＋60℃ （不结冰和凝露） |
| 周围湿度 |
动作时、保存时：35～85％RH （不结冰和凝露） |
| 绝缘阻抗 |
20MΩ以上（DC500V兆欧表） |
| 耐电压 |
AC1,000V 50/60Hz 1min |
| 振动（耐久） |
10～150Hz 复振幅0.7mm X、Y、Z各方向 80min |
| 冲击（耐久） |
300m/s2 6方向各3次（上下、左右、前后） |
| 保护构造 |
IEC规格 IP50 |
IEC规格
IP40 |
IEC规格 IP50 |
IEC规格
IP40 |
| 连接方式 |
接插件中继线（标准导线长500mm） |
| 质量（捆包状态） |
约150g |
约250g |
约150g |
约250g |
| 材质 |
外壳：聚对苯二甲酸丁二醇酯
罩：铝，透镜部：玻璃 |
外壳、罩：
铝
透镜部：玻
璃 |
外壳：聚对苯二甲酸丁二醇酯罩：铝，
透镜部：玻璃 |
外壳、罩：
铝
透镜部：玻
璃 |
| 附属品 |
使用说明书，激光警告标签（英文） | 注. 反射率高地物体，载测定范围以外测定时会有错误检测。＊1. 光束直径：时测定中心距离的值（实力值），定义为中心光度的1/e2 （13.5％）。＊1. 在定义区域外有漏光，对象物的周围比对象物反射率高时，会有错误的检测。＊2. 分辨率：表示连接在ZX-LDA时线性输出的摇摆的宽度（±3δ）。＊1.（设定ZX-LDA的平均旋转次数为4,096次，表示以苯公司标准对象物（白陶瓷）为中心距离时的测定值）。＊3. 线性：表示在测定本公司标准对象物时机输出的理想线性的误差。＊1. 根据对象物，其线性性或测定值有时会有变化。
＊4. 温度特性：传感器部和对象物（本公司标准对象物）之间用铝的夹具固定时的值。（用测定中心距离来测定）
|
