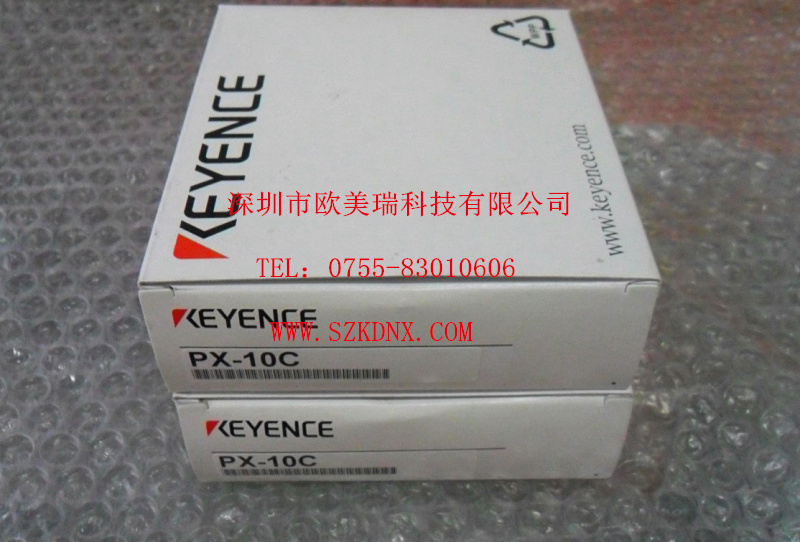

PX-10(P)/10C(P) 使用手册零件名称放大器模块 DSC 指示灯 操作指示灯 ( 监视器输出 ) 感测头锁杆 操作状态指示灯 ( 控制输出 ) 感测头连接器插口 数字监控器 ● 用于 PX-10C/10CP 的插座缆线 ( 可选件 ) ■ OP-75721( 缆线长度：2m) ■ OP-75722( 缆线长度：2m) ■ 连接器的针号码和缆线芯线的关系表下面表格中的信息同样适用于 OP-75721 和 OP-75722。 SET UP/DOWN MODE 连接器的针号码 ① ② 芯线覆层色 棕色 白色 蓝色 黑色 连接 12-24VDC 控制输出 0V 监视器输出 连接器 针位置 w q r e 感测头安装口 SET 按钮 UP/DOWN 按钮 MODE 按钮 ③ ④ 注 有两种放大器模块。 ? PX-10/10P ( 上图所示 )：使用 2 米长的缆线并可以处理外部输入。 ? PX-10C/10CP( 连接器类型 )：使用一条插座缆线连接电源。 输入 / 输出电路 ■ PX-10(NPN 输出 ) 棕色 光 电 传 感 器 电 路 过 电 流 保 护 电 路 黑色(检测输出) 负载 白色(警报输出) 负载 蓝色 12-24 V DC 5-40 V DC 5-40 V DC 0V 3.3 V DC 传 感 器 主 电 (短路电路电流 路 为1mA) 粉红色(输入) PLC，等 蓝色 0V 在放大器模块上连接 L 型缆线 (OP-75722) 时，要对着连接器， 确保缆线连接器面对如下 图所示的放大器模块。 注意连接器不能被颠倒。 安装注意事项 ■ PX-10P(PNP 输出 ) 棕色 光 电 传 感 器 电 路过 电 流 保 护 电 路 12-24 V DC 传 感 器 主电 棕色 12-24 V DC ● 连接感测头到放大器模块上注 ? 如果没有按上述方法正确连接感测头 , 传感器不能按照保修权限予以保修。
