双极双投基本开关
独立的2路开关用开关
• 电压不同的2个电路的开关、
或独立的2路控制。
• 安装孔尺寸、安装螺距、按钮位置和Z型相同.
驱动杆的种类 焊接端子 螺钉紧固端子

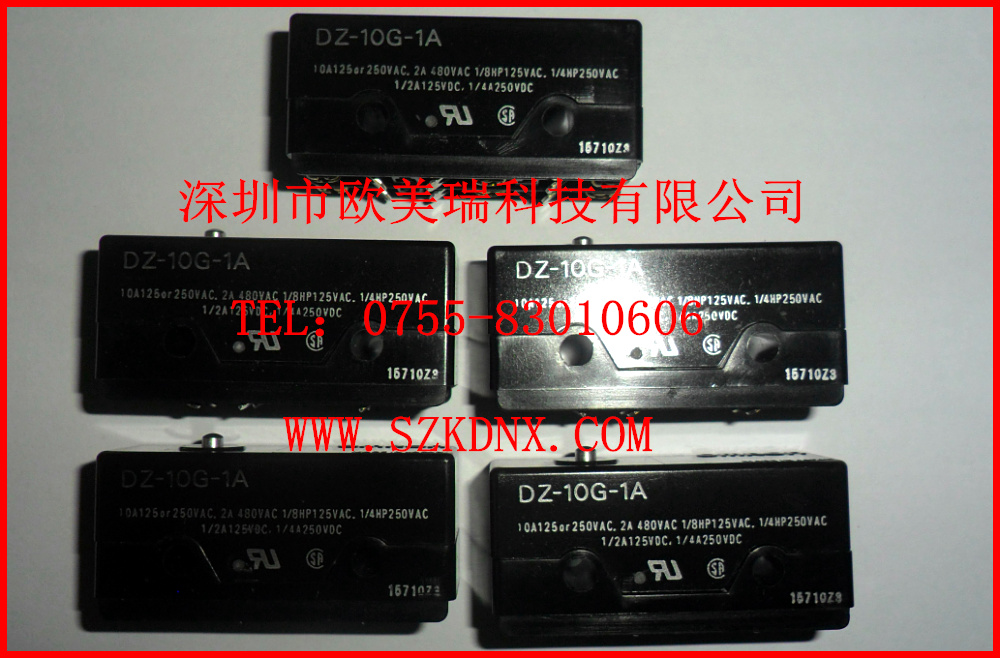

针状按钮型 DZ-10G-1A DZ-10G-1B
摆杆型 OT大 DZ-10GW-1A DZ-10GW-1B
OT小 DZ-10GV-1A DZ-10GV-1B
滚珠短摆杆型 OT大 DZ-10GW22-1A DZ-10GW22-1B
OT小 DZ-10GV22-1A DZ-10GV22-1B
滚珠摆杆型 OT大 DZ-10GW2-1A DZ-10GW2-1B
OT小 DZ-10GV2-1A DZ-10GV2-1B
■性能
容许操作速度0.1mm～1m/s ＊1
容许操作频率
机械240次/min
电气20次/min
绝缘电阻100MΩ以上（DC500V兆欧表）
接触电阻15mΩ以下（初期值）
耐压
同极端子之间 AC1,000V 50/60HZ 1min
带电金属部与地线之间、各端子与不带电金属部之间
AC1,500V 50/60HZ 1min
振动误动作10～55Hz 双振幅1.5mm ＊2
冲击
耐久1,000m/s2
误动作300m/s2 ＊1 ＊2
寿命
机械100万次以上
电气50万次以上
保护结构IP00
防触电保护等级Class I
PT1（漏电特性） 175
使用环境温度-25～+80℃（不结冰）
使用环境湿度35～85%RH以下
重量约30～50g
＊1. 针状按钮型的值。（其他型号请另行垂询）
＊2. 误运行在1ms以内。
