深圳市欧美瑞科技有限公司

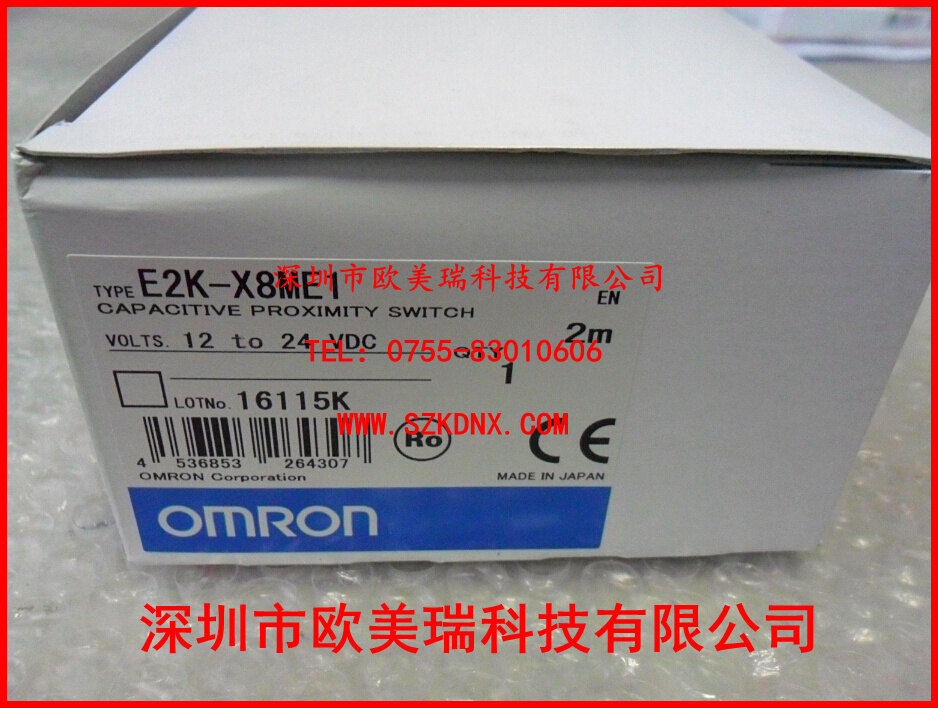

接近传感器E2K-X8ME1

项目型号 E2K-X4ME□、

E2K-X4MF□、

E2K-X4MY□ E2K-X8ME□、

E2K-X8MF□、

E2K-X8MY□ E2K-X15ME□、

E2K-X15MF□、

E2K-X15MY□

检测距离 4mm±10% 8mm±10% 15mm±10%

设定距离 *1 0～2.8mm 0～5.6mm 0～10mm

应差 检测距离的4～20%

可检测物体 导体及电介质体

标准检测物体 接地金属板 50×50×1mm

响应频率 E型、F型：100Hz、

Y型：10Hz

电源电压 *2

(使用电压范围) E型、F型：DC12～24V (DC10～30V)

Y型：AC100～220V (AC90～250V)

消耗电流 E型、F型：15mA以下

漏电流 Y型：2.2mA以下请参见样本

控制输出 开关容量 E型、F型：200mA以下 *2　Y型：10～200mA

残留电压 E型、F型：2V以下(负载电流200mA、导线长2m时)　Y型：请参见样本上的“特性数据”

指示灯 E型、F型： 检测指示灯(红色) Y型：动作指示灯(红色)

动作模式

(检测物体靠近时) E1、F1、Y1型：NO

E2、F2、Y2型：NC

详情请参见样本上的“输入输出段回路图”的时序图

保护回路 E型、F型：逆连接保护、浪涌吸收、负载短路保护、输出逆接续保护、Y型：浪涌吸收
